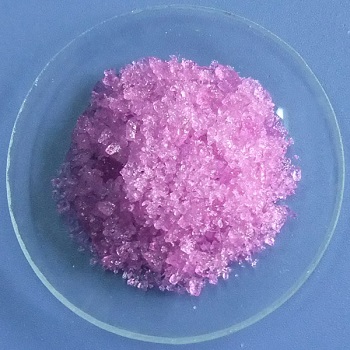

氯化钕玫瑰紫色柱状晶体，红色斜方晶体，有潮解性。相对密度2.28(16.5/4℃)，熔点124℃。在空气中加热水合氯化钕，放出氯化氢，生成碱式盐；但在氯化氢气流中将水合氯化钕加热到160℃ 则失去结晶水，变成无水盐。两者都能溶于水和乙醇，不溶于乙醚和氯仿。在500～600℃下，氧化钕与干燥氯化氢气反应生成无水氯化钕；将氧化钕溶于盐酸，此溶液在硫酸干燥器内蒸发、结晶则产生六水合氯化钕，还可用于稀土元素分离。

一种无水氯化钕的制备方法，包括以下步骤：

(1)将1份碳酸钕和1.5份稀盐酸加入反应器中形成混合溶液；

(2)酸液

调节步骤(1)混合溶液的PH值至1.5，搅拌反应1小时得到含 有沉淀的混合液；

(3)过滤除杂

将步骤(2)中还有沉淀的混合液通过1000目的筛网过滤后得到 滤液；

(4)微过滤

将步骤(3)的滤液加入微孔过滤器进行微过滤后得到滤液；

(5)蒸发浓缩

将步骤(4)的滤液加热到150℃，保温5小时得到浓缩液；

(6)冷却结晶

将步骤(5)的浓缩液冷却至20℃，结晶12小时过滤得到氯化 钕晶体；

(7)离心脱水

将步骤(6)得到的氯化钕晶体加入到离心脱水机中离心脱水 20min后得到中间产物；

(8)纯水溶解

将步骤(7)得到的中间产物加入到盛有纯水的反应器中形成溶 液，中间产物与纯水的质量比为1：20；

(9)蒸发浓缩

将步骤(8)中的反应器加热到80℃并保温60分钟后得到浓缩 液；

(10)将步骤(9)的浓缩液冷却至20℃，结晶12小时过滤得 到氯化钕晶体；

(11)离心脱水

将步骤(10)得到的氯化钕晶体加入到离心脱水机中离心脱水 120min后得到氯化钕晶体；

(12)阶梯式恒温脱水

1)将步骤(11)得到的氯化钕晶体放入烘箱中，升温至 80℃，保温2小时后脱去三个结晶水生成NdCl₃·H₂O；

2)再升温至110℃，保温2小时后脱去一个结晶水生成NdCl₃·H₂O；

3)再将温度升至150℃，保温2小时，再脱去一个结晶水生成NdCl₃·H₂O；

4)将温度升至200℃，保温4小时即得到无水氯化钕。
