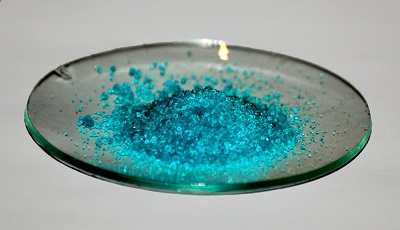

硫酸镍有一、二、四、六、七水合物和无水物，七水合物是天然出产的碧矾，绿色透明晶体。硫酸镍七水合物在103℃失去六分子结晶水，280℃失去全部结晶水成为无水物NiSO4,是黄绿色晶体，比重3.68, 溶于水，不溶于乙醇和乙醚，在840℃分解，失去硫酸根，变成氧化镍。

一种电镀污泥中铜和镍的回收方法，其步骤1分离铜具体如下：用碳酸钠溶液将浸出液（以下称母液）调至pH=5-5.5，过滤得沉淀主要为碱式碳酸铜和氢氧化铜。其步骤2铁镍共沉与铁具体如下：用碳酸钠溶液将母液调至pH=8-9，沉淀物为碳酸镍、氢氧化铁、氢氧化亚铁，加硫酸和过氧化氢将沉淀物全溶后用碱液调节 )pH=5过滤出沉淀物,此沉淀物为氢氧化铁。其步骤3净化、分离镍产品具体为：取以上的滤出母液用硫酸调节pH=2通入硫化氢,将混合液中的铜转变成硫化铜分离出来,此时的母液为硫酸镍母液,通过浓缩结晶的方法可生产硫酸镍七水合物。硫酸镍七水合物可用于电镀、镍电池、催化剂以及制取其他镍盐等，并用于印染媒染剂、金属着色剂等。将需进行精制的硫酸镍溶于水中，加入过量的浓氨水，使镍全部变为镍氨配位化合物，再加入少量过氧化氢，充分搅拌，过滤除去生成的Fe(OH)3沉淀。向滤液中加入浓的NaClO4溶液，此时Ni2+几乎定量地生成［Ni(NH3)6］(ClO4)2沉淀，将沉淀过滤出来，并用水充分洗涤。将沉淀转移至烧杯中，加入纯净的碳酸钠溶液，加热使NH3挥发出来，生成碳酸镍沉淀。用倾析法分离出母液后，用蒸馏水反复洗涤沉淀，从而制得尽可能纯净的碳酸镍。用稀硫酸溶解碳酸镍即得到纯净的硫酸镍溶液。将此溶液进行蒸发浓缩，然后在低于20℃的温度下结晶，即可生成七水合物NiSO4·7H2O的结晶。蓝色四方晶系结晶或绿色单斜结晶。 溶于水，水溶液呈酸性，易溶于醇、氨水。用于电镀、镍电池、催化剂以及制取其他镍盐等，并用于印染媒染剂、金属着色剂等用作加氢催化剂、媒染剂、分析试剂用于电镀、镍电池、触媒以及制取其他镍盐等，并用于媒染剂、金属着色剂
