1.取锰与硫磺按等摩尔比混合，在真空下加入石英管中，密封，于800℃下加热48～60h，冷却，则得MnS。

2.往锰和硫磺的等摩尔的混合物中加入少量碘，置入石英管中，封闭，在温度梯度为800～900℃的炉中加热后，冷却，可得产品。

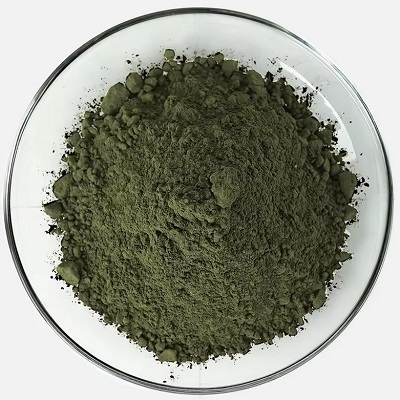

3.α型:将含有少量草酸钾的二氯化锰水溶液加热沸腾，加入稍过量的氨水，再趁热通入硫化氢，开始得到绿色与红色的混合物，继续加热则变为暗绿色。为了除去共沉淀的硫磺，宜与新配制的(NH4)2S稀溶液共煮。反复此操作后，过滤，依次用硫化氢水溶液、乙醇、乙醚洗涤，最后在真空中于120℃下干燥。

β型：取50g乙酸锰Mn(CH3COO)2·4H2O溶于300mL水中，冷却后，通入硫化氢，生成的硫化锰大部分成为红棕色沉淀沉在器底，一部分在玻璃器壁上形成美丽的红色壳，储于器底的沉淀用硫化氢水溶液倾析洗涤，最后用乙醇、乙醚洗涤，于80℃进行真空干燥。

γ型：预先取20g二氯化锰MnCl2·4H2O煮沸，再溶解于500mL经长时间通入高纯氮的水中，加入适量氯化铵，加热至沸腾，边通入硫化氢，边加入稍过量的浓氨水，使氢氧化锰沉淀出来。继续通入硫化氢时，因沉淀表面由橙黄色变成朱红色而分离出硫化锰，故宜使沉淀变为肉红色为止。再用硫化氢水溶液倾析洗涤两次，再继续通入硫化氢，加10%氨水加热煮沸两日。接着用硫化氢水溶液倾析洗涤数次，在尽量避免接触空气的条件下，在氮气流中过滤，用乙醇与乙醚洗涤后，于80℃下真空干燥。当有硫磺同时沉淀时，可在氮气流中与二硫化碳共同煮沸以除去。
