聚二甲基二烯丙基氯化铵是一种带有阳离子基团的线性高聚物。因而它呈现出中性聚合物不曾有的吸附、电荷中和、离子交换等物理化学功能。阳离子型高聚物带有相对固定的正电荷，对带有负电荷的纤维，塑料等表面具有很强的结合力，被广泛用作合成材料的抗静电剂、纺丝油剂、絮凝剂等。作者采用水溶液聚合方法合成出分子量高、溶解迅速、单体残存量少、抗静电性能优异的聚二甲基二烯丙基氯化铵高分子抗静电剂。
聚二甲基二烯丙基氯化铵是一种无醛无污染的固色剂，可用于织物的固色处理中，但是固色过程中应当控制好反应的时间与温度以及固色浴的酸碱度，从而保证色牢度达到最佳状态，提高染色的效果与固色的效果。

研究了二甲基二烯丙基氯化铵（DDAC）水溶液聚合的方法，分析讨论了单体浓度、乙二胺四乙酸钠（EDTA）浓度、引发剂种类及用量对聚合物特性粘度的影响，介绍了聚二甲基二烯丙基氯化铵（PDDAC）高分子抗静电剂在丙纶纤维上的应用。将70％二甲基二烯丙基氯化铵单体水溶液加热到80℃，调节 pH 值至4～6，用氮气除氧1小时，加入引发剂，在80℃聚合4小时，制备聚二甲基二烯丙基氯化铵。

主要原材料

单体 DDAC（实验室合成），引发剂偶氮二异庚腈（ABVN），过氧化二碳酸二异丙酯（IPP），过硫酸铵（APS）等，均为化学纯试剂。

实验原理

DDAC 是一种水溶性单体，因此可在引发剂的存在下进行水溶液聚合。聚合反应方程式如下图：

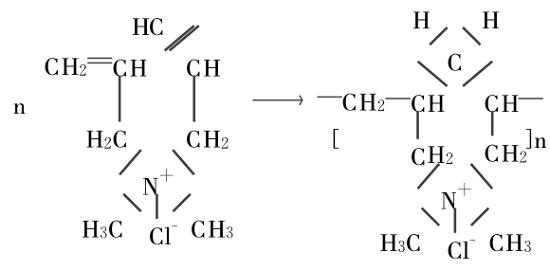

图1 聚二甲基二烯丙基氯化铵制备聚合反应方程式

聚合方法

在500ml 四口瓶中安装搅拌器、温度计、导气管、冷凝器，并置于超级恒温水浴槽中。将70％DDAC 水溶液加入三口瓶中，调节 pH 值至4～6，将单体水溶液加热到80℃，用氮气除氧1小时，加入引发剂，在80℃聚合4小时，然后稀释到40％出料。
