紫外线吸收剂 UV-329即2-(2'-羟基-5'-特辛基苯基)苯并三唑，是一种性能卓越的高效防老化助剂，溶于苯、苯乙烯、二氯甲烷和环己烷，微溶于醇类物质，不溶于水；可有效吸收270-380纳米的紫外光；不易燃，不易爆，无毒，使用安全无害。

紫外线吸收剂 UV-329广泛用于PE、PVC、PP、PS、PC、丙纶纤维、ABS树脂、环氧树脂、树脂纤维和乙烯醋酸乙烯酯等方面，并且可用于塑料集装箱和食品包装盒等包装材料，为它们提供了良好的光稳定效果，几乎不吸收可见光，特别适用于无色透明和浅色制品。

紫外线吸收剂UV-329是一种性能卓越的高效防老化助剂，溶于苯、苯乙烯、乙酸乙酯，微溶于乙醇,不溶于水,能吸收270-340纳米的紫外光，广泛用于PE、PVC、PP、PS、PC、丙纶纤维、ABS树脂、环氧树脂、树脂纤维和乙烯醋酸乙烯酯等方面。并且可用于塑料集装箱和食品包装盒等包装材料，为它们提供了良好的光稳定效果。

紫外线吸收剂 UV-329适用于：聚碳酸酯、聚酰胺、苯乙烯的均聚与共聚物、聚氨酯等材料。

步骤1：将自制的2-硝基-2′-羟基-5′-叔辛基偶氮苯(97.8％)，36.3g(0.1021mol)，氢氧化钠10g，甲醇250ml和水50ml，加入到500ml四口烧瓶中，控制反应温度在64℃缓慢加入按照实施例1制备的还原剂6.34g，回流反应2小时，溶液变为浅黄色即为反应终点；

步骤2：缓慢滴加30％的盐酸，中和反应液PH为6，产生大量黄色沉淀，过滤，分别用50ml水洗2次，干燥，得到中间体2-(2′-羟基-5′-叔辛基苯基)苯并三唑氮氧化物31.6g，收率为93.2％；

步骤3：取上步所得2-(2′-羟基-5′-叔辛基苯基)苯并三唑氮氧化物31.6g(0.0977mol)，98％的硫酸20ml，甲苯120ml和水60ml，加入到500ml四口烧瓶中，控制反应温度在64℃缓慢加入按照实施例1制备的还原剂5.79g，回流反应2小时，溶液变为浅黄绿色即为反应终点；

步骤4：将溶液先过滤除去不溶物，滤液倒入100ml水中，冷却结晶，过滤，分别用50ml水洗2次，干燥，得到产品紫外线吸收剂 UV-32927.8g，收率为86.1％，熔点为103-105℃。

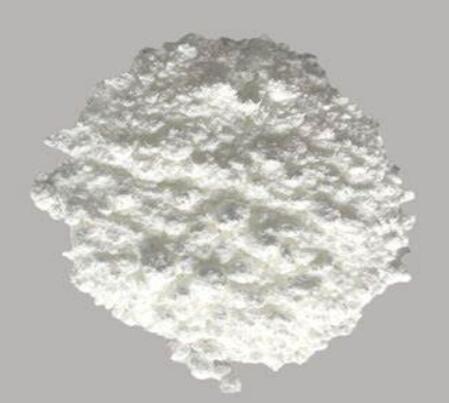

（20℃，每100ml溶剂能溶解的克数） 水：<0.01 丙酮：9 苯：32 氯仿：37 甲醇：0.6 二氯甲烷：38 环已烷：15 乙酸乙酯：15 正一已烷：6PC(0.1-1.0%),PVC(0.25-1.0%),ABS(0.25-0.75%),MMA(0.1-1.0%)外观:白色粉末
含量:≥99%
挥发份:≤0.5%
熔点:101-106℃
灰份: ≤0.05%
透光率: 440nm≥97% 500nm≥98%水杨酯苯酯(成分:邻羟基苯甲酸苯酯),紫外线吸收剂UV-P(成分:邻硝基苯胺、对甲苯酚的反应产物),紫外线吸收剂UV-O(成分:2，4-二羟基二苯甲酮),紫外线吸收剂UV-9(成分:2-羟基-4-甲氧基二苯甲酮),紫外线吸收剂UV-531(成分:2-羟基-4-正辛氧基二苯甲酮),紫外线吸收剂UVP-327 (成分:2-（2’-羟基-3’，5’-二叔苯基）-5-氯化苯并三唑),紫外线吸收剂RMB (成分:单苯甲酸间苯二酚酯),光稳定剂AM-101(成分:2，2’-硫代双（4-叔辛基酚氧基）镍),光稳定剂GW-540(成分:三（1，2，2，6，6-五甲哌啶基）亚磷酸酯),光稳定剂744(成分:4-苯甲酰氧基-2，2，6，6-四甲基哌啶), 光稳定剂HPT(成分:六甲基磷酰三胺)历史上使用的光稳定剂大致可以分为4类，即紫外线吸收剂、猝灭剂、自由基铺获剂和光屏蔽剂。从作用原理上看主要从三个方向发挥作用，其一阻止遮挡紫外线进入产品，御敌于门外，但屏蔽剂对光线屏蔽没有选择，结果是产品不透明。其二针对紫外线进入聚合物内引发的自由基进行捕获 ，阻止自由基进一步引发其他分子断裂，从本质上说是以极少的分子键断裂为代价保护产品整体完好。使用对紫外线敏感的色料时容易发生褪色现象。其三吸收紫外线的能量，将其转化为热能散发，这是一种很好的方法。 当前国际绿色消费观念日益加强，要求产品具有较长的使用寿命以保护有限的资源。产品的毒性更受到人们的关注。在这种背景下无机纳米紫外线吸收剂应运而生，纳米材料是指材料的尺寸至少有一维介于1—100nm之间，目前用作紫外线吸收剂的粉体基本为球型颗粒，粒径与紫外线波长相当，紫外线光波在离子表面发生强反射作用，这种现象称为纳米材料的小尺寸效应。在小尺寸效应作用下纳米材料可以强烈屏蔽紫外线，而可见光波长远大于颗粒尺寸，他们将发生光的衍射透过粒子，使得纳米材料在屏蔽紫外线的同时对可见光具有高的通透性 。总体来讲，无机紫外线吸收剂的突出优点是：1.紫外线屏蔽效率高，可见光透过滤好。2.稳定性极佳，可长效发挥功能，长期保持高分子产品艳丽外观，延长高分子产品寿命。3.目前开发的产品基本无毒，适用范围广。4.由于粒子达到纳米量级后其生、光、电、磁等性质都发生很大得变化，这将带来高分子材料力学性质的优化，使得可以制造出功能性材料。目前已利用纳米材料制造出高强度塑料，利用纳米材料的高表面活性，制造出杀菌、自洁功能涂料等。类白色粉末适用于聚苯乙烯、聚甲基丙烯酸甲酯、聚酯、硬质聚氯乙烯、聚碳酸酯、ABS树脂等用作紫外线吸收剂
